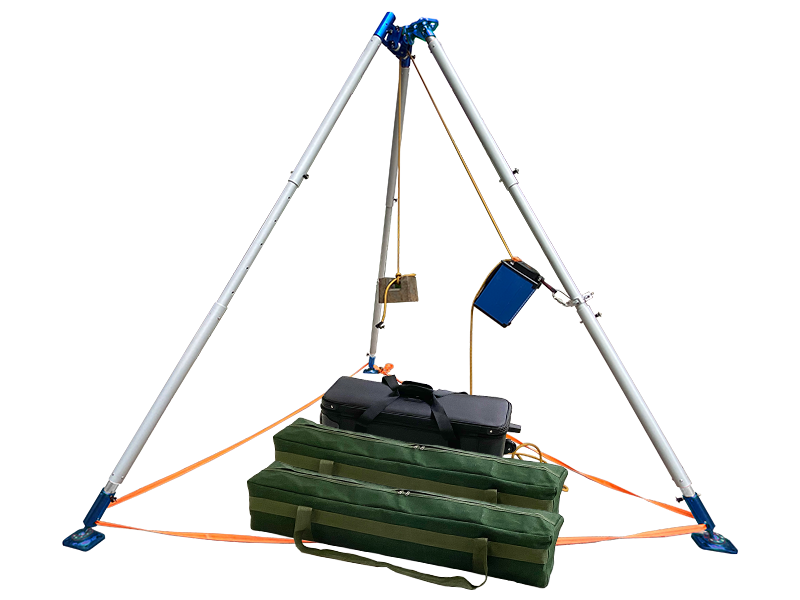

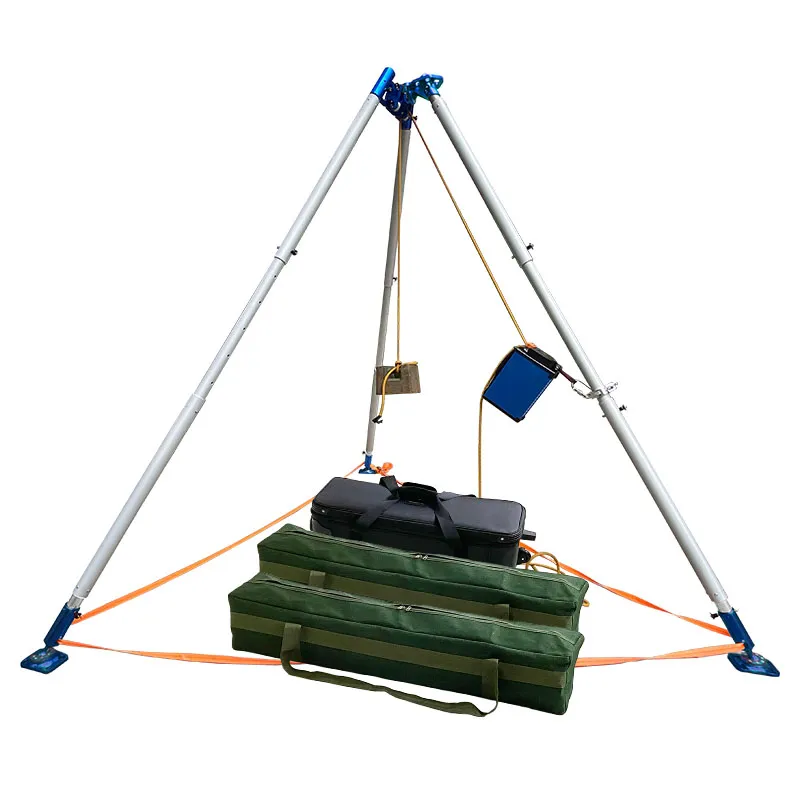

Trépied de sécurité

La fonction principale d’un trépied de sécurité ou de sauvetage est d’offrir une plate-forme de support stable, permettant d’avoir une entrée, une sortie, un sauvetage ou une récupération rapide et sûre du personnel lors des activités de sauvetage d’urgence. Construit en aluminium de haute résistance, ce trépied de sauvetage assure la sécurité, et peut être associé à un treuil électrique pour soulever, sans effort, les charges lourdes. Son design adaptable permet d’avoir plusieurs configurations d’installation, telles qu’un trépied équilatéral, un trépied inégal et un trépied à structure pyramidale triangulaire. Ceci assure que le trépied de sécurité convienne à une large gamme de scénarios de sauvetage verticaux. Qu’il soit utilisé dans les sauvetages en puits verticaux ou dans les environnements extérieurs difficiles, ce trépied polyvalent offre un support fiable, et est conçu pour répondre aux exigences des opérations de sauvetage complexes.

Formulaire de demande

Applications du trépied de sécurité modulaire

Le trépied de sécurité modulaire est largement utilisé sur les terrains complexes, les espaces confinés, les espaces de travail à faible dégagement et les opérations de sauvetage en montagne.

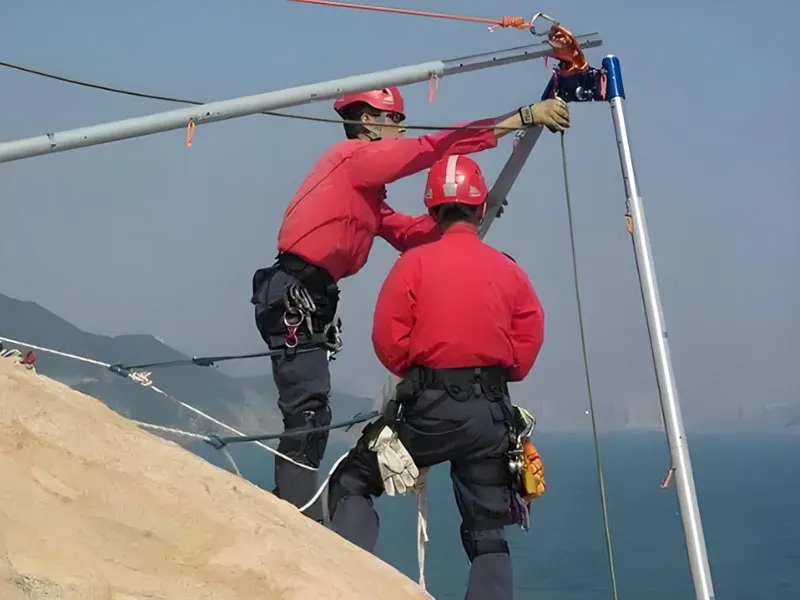

Opérations de secours en montagne

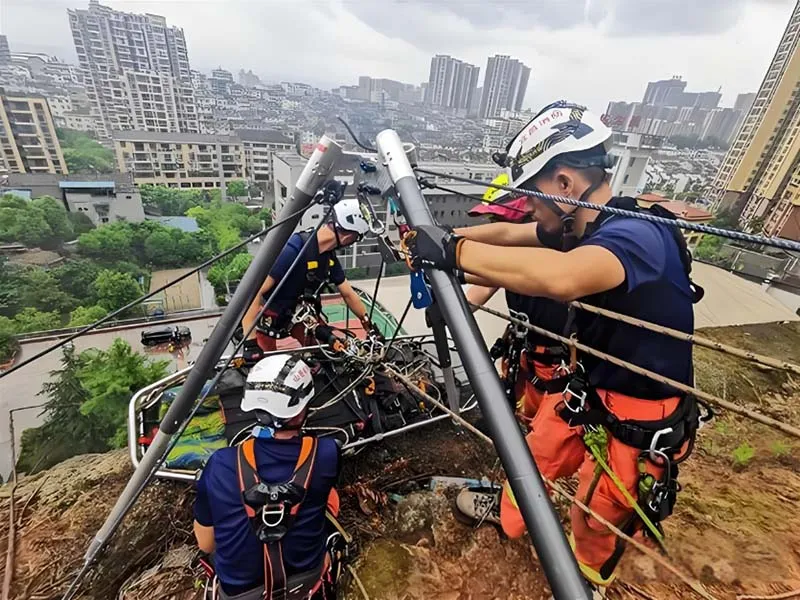

Sauvetages en terrain complexe

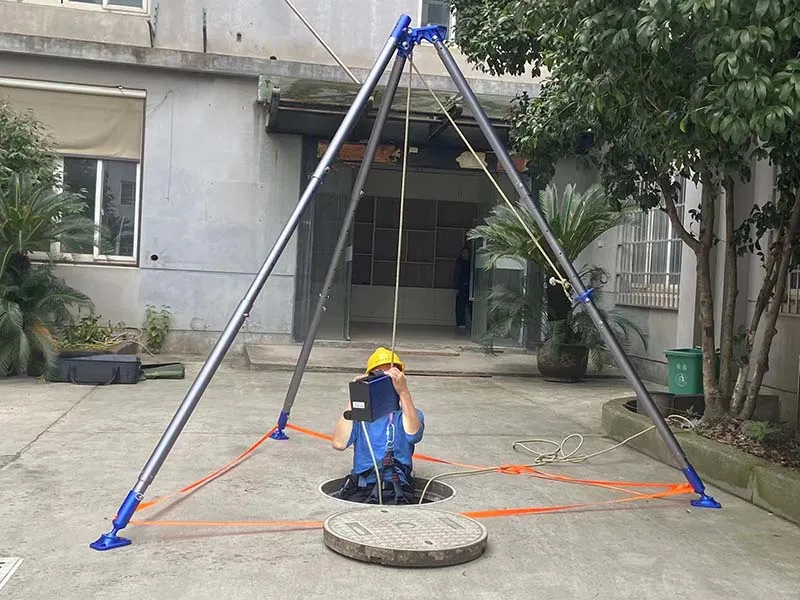

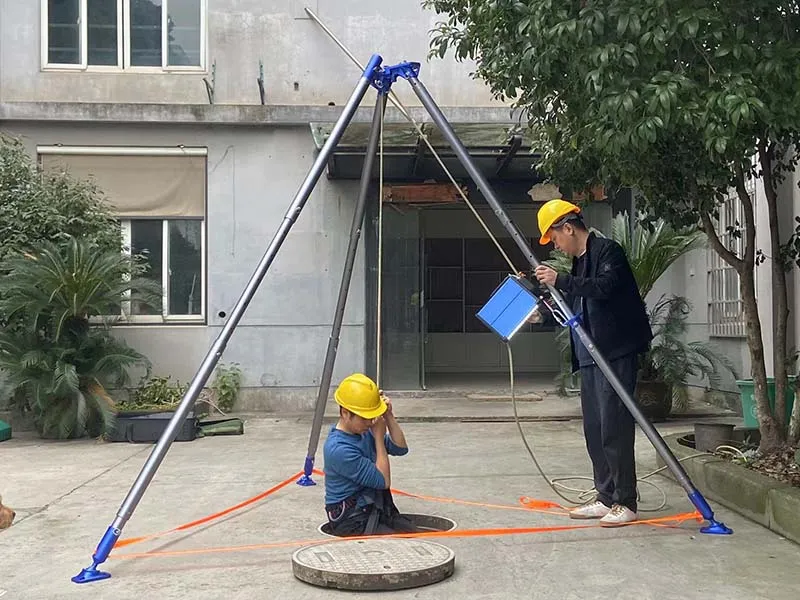

Sauvetages en espace confiné

Caractéristiques

Structure stable et sécurisée : Le trépied utilise un design de support triangulaire, offrant ainsi une stabilité exceptionnelle durant les opérations de sauvetage. Les sangles fixées connectent les pieds, ce qui empêche l’expansion de l’angle et assure un soutien fiable tout au long du processus.
Portable et flexible : Le design modulaire permet au trépied d’être plié de façon compacte pour garantir un transport et un stockage faciles. Ceci permet un déploiement rapide dans les situations d’urgence, minimisant ainsi le temps de préparation tout en préservant l’espace.
Haute adaptabilité : Muni de pieds réglables et non intégrés, le trépied peut s’adapter aux différents hauteurs et espaces confinés. Cette flexibilité répond aux limites des équipements de sauvetage traditionnels, ce qui le rend approprié à des scénarios divers et difficiles.

Composants de base

La majorité de ces trépieds de sécurité sont construits à partir de l’aluminium massif, qui est fabriqué et assemblé avec précision. Cette approche de conception réduit efficacement le poids tout en améliorant la résistance, et en garantissant la durabilité et la fiabilité durant les opérations de sauvetage.

Tête du cadre de type A x1
La tête du cadre de type A peut indépendamment former un bipied avec un angle optimal fixe entre ses deux pieds. Une fois connectée à une tête réglable à l’aide d’une goupille de verrouillage, elle se transforme en tête de trépied. La tête réglable permet d’avoir une modification flexible de l’angle, ce qui améliore l’adaptabilité dans plusieurs scénarios de sauvetage.
Tête réglable x1
La tête réglable est conçue pour être utilisée avec les dessus ou les couvercles à un seul pôle. Quand elle est connectée à la tête du cadre de type A à l’aide d’une goupille de verrouillage, elle fonctionne comme la tête du trépied, offrant ainsi des angles réglables pour avoir une polyvalence accrue dans divers scénarios de sauvetage.

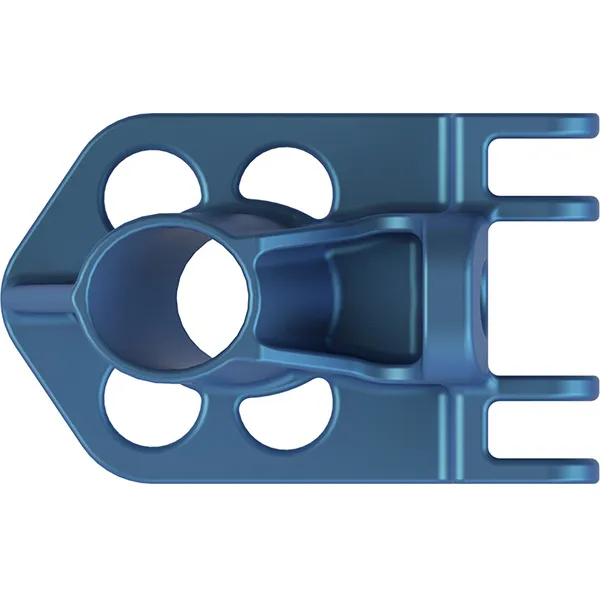

Plaque d’ancrage x1
La plaque d’ancrage se connecte aux pieds intérieurs ou extérieurs à l’aide d’une goupille de verrouillage. Elle sert de point d’ancrage supplémentaire pour améliorer la stabilité et le soutien des pieds intérieurs ou extérieurs durant les opérations.
Pied du trépied avec pointe en carbure x3
La base stabilisatrice est équipée de pointes en carbure remplaçables, ce qui garantit une adhérence supérieure aux surfaces dures. Elle peut être connectée aux pieds intérieurs ou extérieurs à l’aide de goupilles de verrouillage, ce qui offre la stabilité et la fiabilité pendant les opérations.
Pied plat du trépied x3
La base du pied plat est munie d’une base en caoutchouc à haute friction, offrant ainsi une adhérence et une capacité de charge supérieures sur les surfaces planes. Ils peuvent être connectés aux pieds intérieurs ou extérieurs à l’aide de goupilles de verrouillage, ce qui assure une stabilité et une fiabilité pendant l’utilisation.
Pied extérieur x7
Les pieds extérieurs sont conçus pour se connecter avec la tête du cadre de type A, la tête réglable et les composants du pied. Ils offrent une stabilité et une adaptabilité structurelles, garantissant ainsi la fiabilité du trépied pendant les opérations.
Pied intérieur x3
Les pieds intérieurs sont conçus pour se connecter avec la tête du cadre de type A, la tête réglable et les composants du pied. Ils sont installés à l’intérieur des pieds extérieurs, ce qui permet d’effectuer les réglages de la hauteur ou de relier deux pieds extérieurs pour avoir une flexibilité et une stabilité accrues.
Goupille de tête x4
Les goupilles de tête sont utilisées pour connecter la tête réglable avec la tête du cadre de type A, formant ainsi la tête du trépied. Elles sont également utilisées pour attacher les poulies à la tête du cadre de type A, ce qui permet la construction d’un système de poulies pour avoir une fonctionnalité améliorée.
Goupille de pied x17
Les goupilles de pieds sont conçues pour connecter les pieds intérieurs et extérieurs, ainsi que pour attacher les pattes aux pieds ou à la tête du cadre de type A. Elles assurent un assemblage sûr et stable parmi les différents composants du système.
Poulie x2
Les poulies peuvent être connectées au cadre de type A à l’aide de goupilles hexagonales, ce qui permet l’assemblage rapide d’un système de poulies surélevées pour avoir des opérations efficientes dans les scénarios de grande portée.

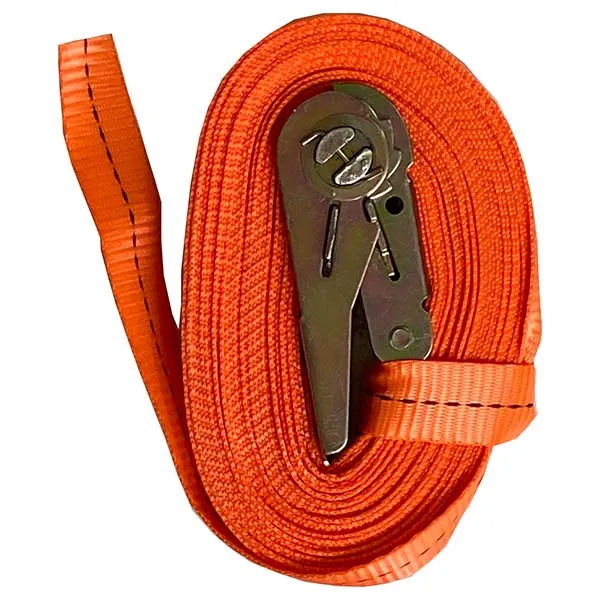

Sangle à cliquet x1
Cette sangle est conçue pour sécuriser et stabiliser les pieds du trépied. Équipée d’un mécanisme à cliquet durable, elle garantit que le trépied reste fermement fixé pendant les opérations, ce qui offre une sécurité et une fiabilité accrues.

Paramètre technique

Longueur de pied du trépied

Nombre de trous exposés sur les pieds intérieurs	1	2	3	4	5	6
L1	Environ 3.3m	Environ 3.4m	Environ 3.6m	Environ 3.7m	Environ 3.8m
L2	Environ 2.4m	Environ 2.5m	Environ 2.47m	Environ 2.8m	Environ 3m
L3		Environ 2.4m	Environ 2.5m	Environ 2.7m	Environ 2.8m	Environ

Remarque: L1, L2 et L3 représentent les trois longueurs différentes.

Charges optionnelles pour le trépied de sécurité

Charge de rupture	Charge de travail	Configuration	Trépied de sécurité avec un triangle équilatéral	Trépied de sécurité avec une structure pyramidale triangulaire	Derrick de levage
22kN	5.5kN	Nombre de pieds extérieurs	3	3	1
		Nombre d’expositions au trou de pieds intérieurs	5	3	4
		Hauteur du point de connexion	320cm	320cm	185cm
36kN	9kN	Nombre de pieds extérieurs	2	2
		Nombre d’expositions au trou de pieds intérieurs	5	5
		Hauteur du point de connexion	241cm	241cm

Dimensions et spécifications

Méthodes d'installation

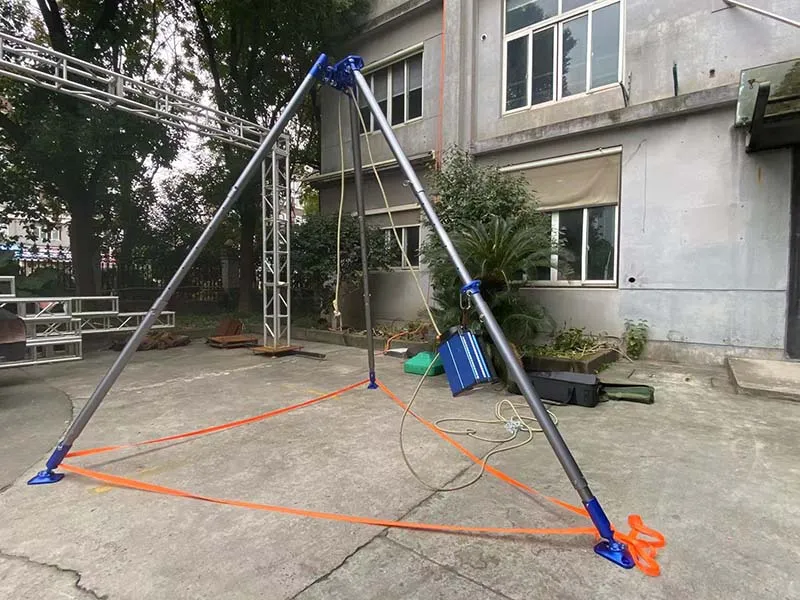

Trépied équilatéral
La charge est positionnée à l’intérieur de la structure du trépied. Elle est soutenue par trois pieds uniformément espacés pour assurer un fonctionnement équilibré et stable.
Trépied inégal
La charge est positionnée à l’intérieur du trépied. Elle est soutenue par trois pieds. Un support incliné est équipé d’un treuil motorisé, ce qui améliore la capacité de levage et l’efficacité opérationnelle.
Cadre directionnel de style pyramidal
Dans cette configuration, la charge est positionnée à l’extérieur du cadre et est soutenue par deux pieds. Ceci offre ainsi une configuration stable et efficace pour des besoins opérationnels spécifiques.
Cadre directionnel de type trépied
Dans cette configuration, la charge est positionnée à l’extérieur du cadre et est soutenue par deux pieds du trépied. Ceci offre une stabilité directionnelle et une adaptabilité améliorée pour exécuter des tâches spécifiques.
Cadre directionnel latéral en forme de A
Dans cette configuration, la charge est positionnée à l’extérieur du cadre et est supportée par un seul pied. Ceci la rend idéale pour les opérations dans les plus petits espaces de travail.
Derrick de levage
La charge est positionnée à l’extérieur du cadre et est supportée par un seul pied. Cette configuration est appropriée aux petits espaces de travail, ce qui offre une solution de levage compacte et efficace.

Système de sécurité sur trépied pour espace confiné
